拆解iPhone 11 Pro Max手机:爱模切爱拆机

首先,我们来看一下 iPhone 11 Pro Max  的基本信息:


A13 仿生 SoC,集成第三代神经网络引擎
6.4 寸(2688 x 1242) 548 ppi 超级视网膜 XDR OLED 显示屏,支持原彩显示和 HDR( 3D Touch 被移除)

后置 1200 万三摄(超广角、广角和长焦),1200 万前置摄像头,支持 TrueDepth FaceID 硬件

64GB 板载闪存(256GB 和 512GB 可选)
千兆 LTE、WiFi 6、蓝牙 5.0、NFC
IP68 防水防尘

拆解前,X 射线查看一下内部情况



从左到右分别是,iPhone XR、iPhone XS Max 和 iPhone 11 Pro Max


iPhone 11 Pro Max 的电池与去年的 iPhone XS 一样,是单个 L 型电池。



主板尺寸似乎进一步减小,为了三核留出空间

将底部的螺丝拧下


使用翘片和开屏装置打开



虽然苹果宣传今年的 iPhone 11 Pro Max 防水性能更好,但屏幕周围的粘合剂与去年的基本相同



iPhone 11 Pro Max  的内部


巨大的 L 型电池与主板通过两个连接器连接?这个是新设计。

增加一条线缆可能时为了支持反向无线充电



后置三摄


前置 Face ID 传感器,线缆不再折叠在电池下方,拆解更容易



三摄组件,每颗镜头都有自己的连接线


继续拆主板


比 iPhone XS 主板小很多,iPhone 11 Pro 与 iPhone 11 Pro Max  主板几乎相同



依然是双层主板,进行分离



打开之后就能看到 A13 芯片了


主板上的芯片包括



红色:苹果 APL1W85 A13 仿生 SoC,上面的还是 SK 海力士  H9HKNNNCRMMVDR-NEH LPDDR4X
橙色:苹果  APL1092 343S00355 N018K600AL 01930
黄色:Cirrus Logic 338S00509 音频解码器
绿色:Unmarked USI 封装芯片— 可能是 U1 超宽带芯片
蓝色:Avago 8100  中/高频 PAMiD
紫色:Skyworks 78221-17低频 PAMiD
粉色:意法半导体(STMicrolectronics)STB601A0N 电源管理 IC

更多芯片:



红色:USI 339S00648 80753109
橙色:Intel X927YD2Q 调制解调器(基带芯片)
黄色:Intel 5765 P10 A15 08B13 H1925
绿色:Skyworks 78223-17 PAM
蓝色:81013 - Qorvo Envelope Tracking
紫色:Skyworks 13797-19 5648169 1927 MX
粉色:Intel 6840 P10 409 H1924




最后,红色的是东芝  TSB 4226VE9461CMNA1 1927 闪存


继续拆解电池,出人意料的事这次的电池比较好拆



只需将 Taptic Engine 震动马达拆解,然后将易拉胶拽出,电池就可以拿出来了



iPhone 11 Pro Max 的电池容量为 3969 mAh,3.79V,总共 15.04 Wh。比 XS Max 多 2.96 Wh,比 Galaxy Note 10+ 5G 电池少 1.52 Wh。



iPhone 11 Pro Max 的电池厚度为 4.6 毫米,重量为 59.6 克,比 XS Max 电池厚了 0.7 毫米,重 13 克。除了电池容量增加,苹果 A13 芯片支持 PMU 管理,让电池续航增加了 5 个小时。


电池下放就是神秘逻辑板,作为电池、无线充电线圈和 Taptic Engine  的连接。昨天苹果在支持文档中提到,新款 iPhone 支持全新的电源管理系统,这个副板可能就是。



神秘逻辑板上的芯片包括:





红色:意法半导体(STMicroelectronics)STPMB0 929AGK HQHQ96 153915
橙色:苹果 338S00411 音频放大器
黄色:德州仪器(TI)97A8R78 SN261140 A0N0T

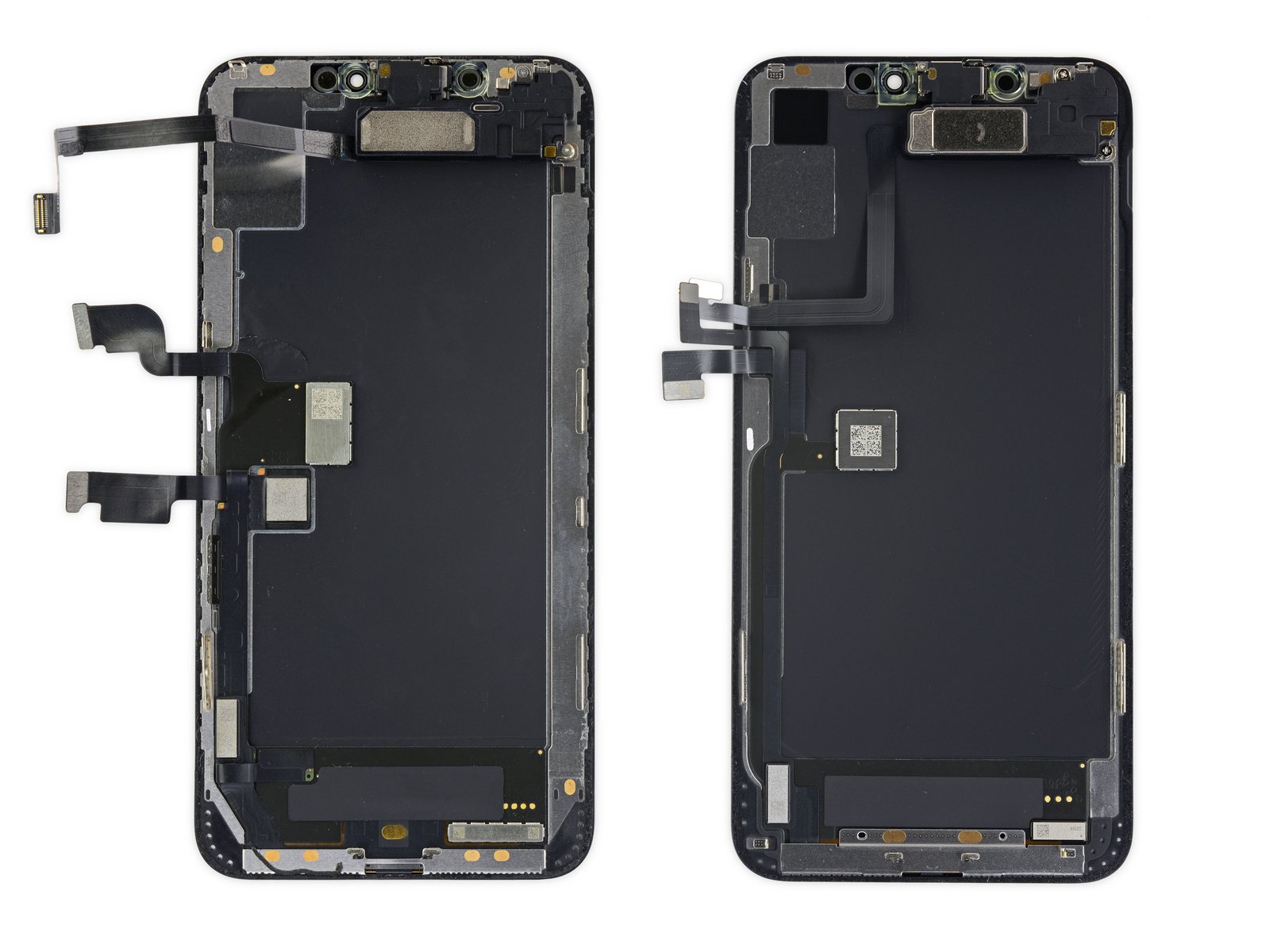

iPhone 11 Pro Max 的 XDR 显示屏

显示屏下的一颗芯片是 S2D0S23 G1927K3Q 608HVG.





最后是 闪电接口连接器





iPhone 11 Pro Max 的后壳上有 3 个散热垫




拆解完毕!新款 iPhone 的电池更大,有两根连接线,可能时为了反向无线充电。运行内存只有 4GB ,没有知道哦啊哦专门为相机预留的内存芯片。可维修性得分 6 分。
