拆解三星S10+手机:爱模切爱拆机

发表时间:2019-3-12 浏览:811

标签:三星S10 拆解  所属专题:手机拆解专题

2月21日,三星全球发布了多款手机,分别是Galaxy S10系列手机(10E、10、10+),Galaxy S10 5G手机,Galaxy Fold折叠手机。

其中,三星Galaxy S10系列旗舰机包括5.8英寸Galaxy S10E,6.1英寸Galaxy S10,6.4英寸Galaxy S10+三个版本,容量配置方面,S10E:6GB+128GB、8GB+256GB;S10:8GB+128GB、8GB+512GB;S10+:8GB+128GB、8+512GB、12GB+512GB、12GB+1TB。

三星Galaxy S10E,Galaxy S10,Galaxy S10+售价分别是749美元、899美元和999美元,S10+最高支持12GB内存+1TB存储空间。

接下来是对三星S10+的拆解:

首先从拆解的过程中就能给我们带来惊喜。没错,我们看到Galaxy S10+的屏幕和后壳都单独与金属中框连接,所以想要更换屏幕的话就变得非常容易,只用塑料翘片就能将手机分离。总体来说,想要将Galaxy S10拆开,其实是非常简单的一件事。

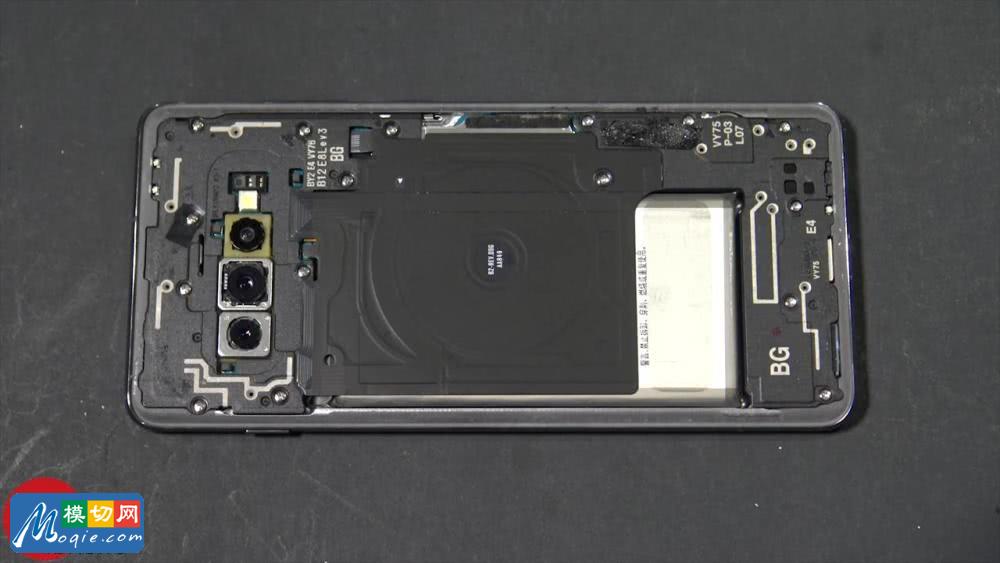

拿掉后壳之后,我们看到了Galaxy S10的内部,首先映入眼帘的是后置三摄像头模块以及用来固定电池的隔板。

然后拆下来的是Galaxy S10的扬声器。

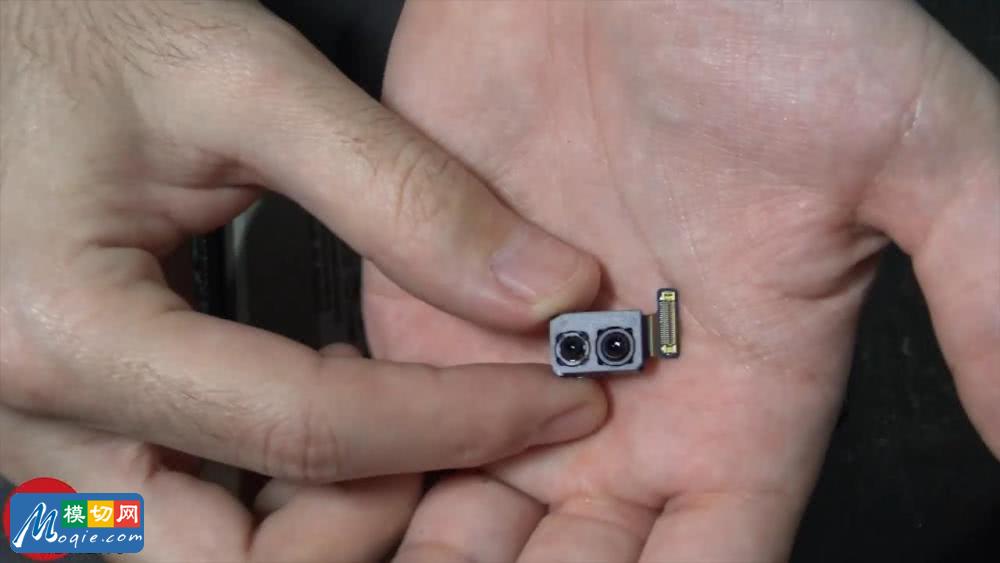

这是Galaxy S10的前置双摄像头。

逻辑主板的背面已被拆下。

将Galaxy S10的三摄像头模块从逻辑主板上拆下。

掀开逻辑主板上的保护层,看到了骁龙855处理器和RAM等组件。

我们看到在电池的一侧还有大量的散热设计。三星似乎使用了一种非常厚散热胶以及某种散热器来帮助Galaxy S10散热,当然还有常见的看到的散热铜片。

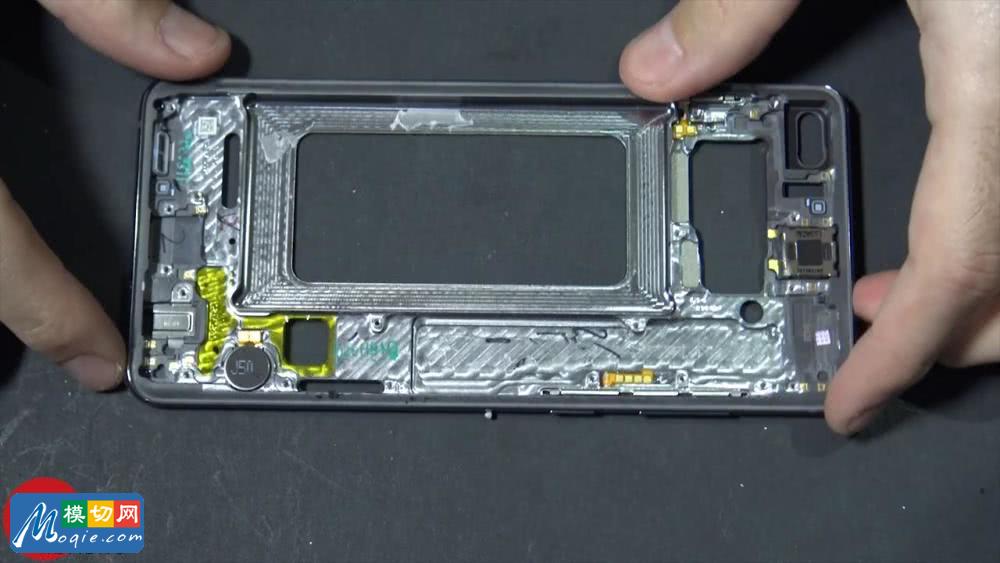

拿掉电池之后后壳部分就是这样。

接下来,同样非常容易的拆掉屏幕玻璃层。

我们看到了显示屏部分正面的摄像头模块开孔。

另外,Galaxy S10标志性的超声波指纹识别传感器看起来比我们想象中的小而且更薄,而不像普通手机使用的光学传感器那么厚重。
