拆解一加5T手机:爱模切爱拆机

发表时间:2018/1/30 浏览:9342

标签:一加5T 拆解  所属专题:手机拆解专题

一加5t 已经上市一段时间了,虽然说一加5T配置上有小幅度升级,比如说加入了脸部识别,后置摄像头方面提升等等。但有的朋友还是好奇一加5T内部做工怎么样?下面给大家带来加5T拆机图解,一起来看看一加5T内部有哪些改变等。

一加5T

一加5T拆解图解

一、首先长按电源关机,然后使用自带卡针,将右侧的SIM卡托取下来,如图所示。

一加5T

二、一加5T采用金属机身设计,机身底部可以看到2颗后壳固定螺丝,因此需要使用螺丝刀将底部两颗六角美化螺丝拆卸下来,如下图所示。

一加5T

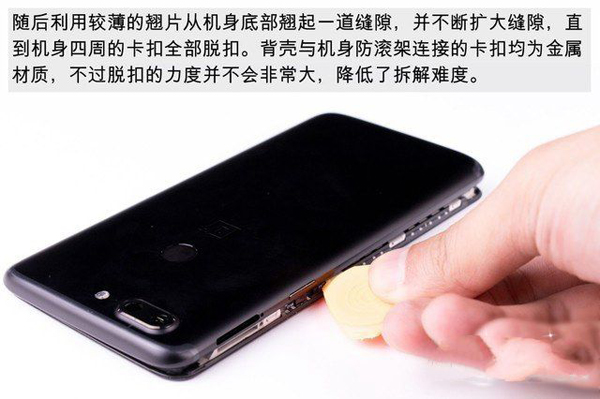

三、拆掉底部的后盖固定螺丝后,就可以打开后盖了,由于后盖还有卡扣固定,因此还需要利用较薄的塑料翘片从底部翘起一道缝隙,并不断扩大缝隙(可以塑料薄片沿着四周划开),直到机身四周的卡扣全部脱落,如下图所示。

一加5T

由于一加5T改为了后置指纹设计,因此在后盖与主板之间还有指纹排线,这意味着在打开后盖的时候,要注意不要拉扯到排线。正确的做法是,背壳需要翻向右侧,方可掀开,如图所示。

一加5T

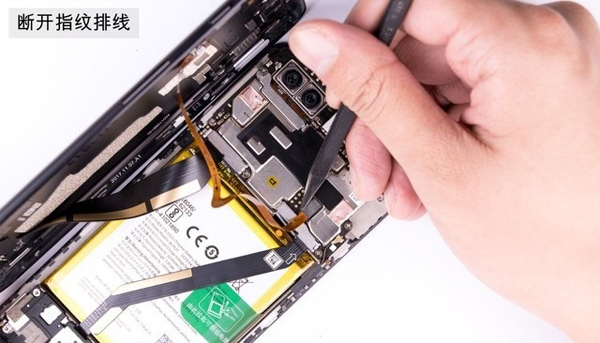

接下来使用拆机翘棒将主板连接处的指纹排线断开,然后再利用镊子将尾插连接器顶部的盖子分离。改版并没有螺丝固定,只需要上条便可分离。如下图所示。

一加5T

一加5T

当断开尾插连接器后,便可以成功将一加5T后盖分离了。从图中可以看到,背壳四周有一圈密封泡棉无死角环绕,除了提高密封性外,还能防止背壳与机身接驳处由于制造公差导致的背壳晃动。

一加5T

四、后盖拆卸后,就可以拆主板了,首先需要断电源,并将主板上的一些排线都断开,之后拆卸掉主板上的固定螺丝,就可以取下主板了。

一加5T

为了迎合机身的大R角,一加5T内部主板顶部也采用大圆角设计,充分利用空间。值得点赞的是,主板上所有裸露电路都被点胶处理,并且连接器也采用泡棉包围密封,内部做工上可以说不将就。

一加5T

主板背部的空间利用同样十分充分,顶部中间位置甚至为了给听筒留出空间还做了消耗的层叠主板。屏蔽罩表面均覆盖了金属散热贴,甚至还包括SIM卡槽,如图所示。

一加5T

五、接下来分析主板上的靓妹摄像头,首先前置摄像头的连接器是被依靠导电胶布固定的。

一加5T

一加5T主摄像肉的连机器被金属改版固定。相比一加5,这代主摄像头的光圈更大,辅助摄像头的光圈也达到了F/1/7,拍照表现有所提升,不过遗憾的是依然不支持光学防抖。

一加5T

卸掉芯片上的屏蔽罩,就可以看到主板上集成的芯片了,其中内存是与骁龙835处理器层封在一起的,并且内存和闪存芯片均来自三星。

一加5T

在来看下主板 背部特写,如图所示。

一加5T

六、再下来则先拆卸底部的小主板模块,最后才是电池。底部小主板拆卸很简单,只要先拆固定螺丝,之后上面的小部件就可以轻松取下了,如图所示。

一加5T

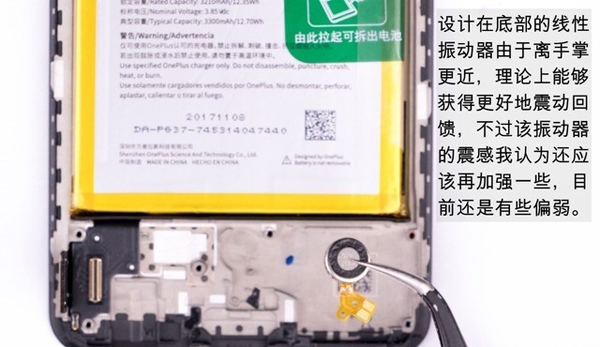

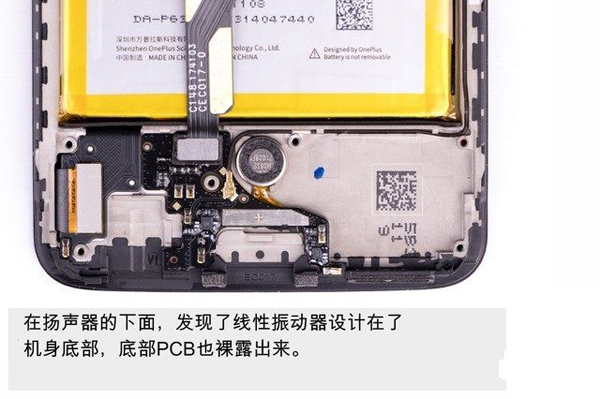

在扬声器下面,我们发现了线性振动器设计在机身底部,这种线性振动器可以带来不错的触感反馈体验,此外底部PCB板也裸露出来。

一加5T

底部小板拆卸步骤由于比较简单,直接上图。

一加5T

一加5T

一加5T

一加5T

底部小板拆解

七、最后就是拆电池了,电池的拆解并不难,只奥提起右侧的绿色提手便可以了,如下图所示。

一加5T

从电池上的铭牌来看,一加5T内置的电池容量为3300mAh,与一加5保持一致。

一加5T

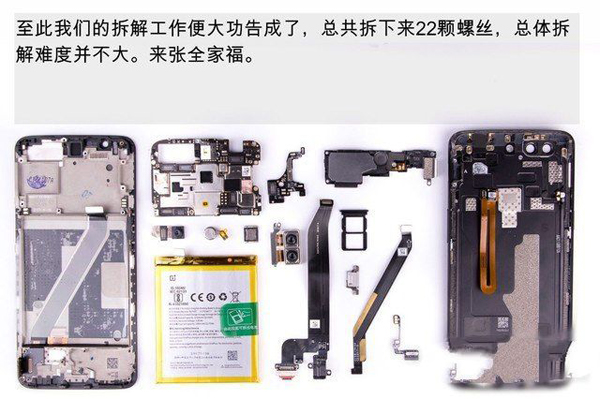

一加5T拆机图解到这里就全部结束了,最后来看一张拆解全家福。

一加5T

八、拆机难度

总的来说,一加5T在拆解上还是比较简单的,难点主要在于后盖指纹排线分离,总体来说,拆机难度为中低水平,属于比较容易的级别。

一加5T

拆机总结:

通过拆解来看,一加5T的内部设计还是十分到位的,内部密封性做的很好,并且内部所有裸露的电路几乎都被点胶,使得这款手机具备一定的防水性。整体来看,一加5T延续了比较高水准的内部做工水平,能够明显感受到内部的一些不将就设计。

总的来说,一加5T是以一加5为基础,以全面屏为核心的升级产品,并且提升了相机表现,并加入了脸部解锁功能,比较符合我们对一加这半年来的升级预期。考虑到此前一加5在市场上表现不错,而一加5T依然是延续了此前一加5上市的初期的价格,使得一加5T在全面屏时代,也是有着不错的竞争力的
