双面胶手工贴合作业指导书

发表时间:2016/9/2 浏览:17719

标签:双面胶 手工贴合  所属专题:代工厂专题

1、目的

为了使作业人员操作双面胶贴合有明确标准作业,特拟定此作业指导书。

2、适用范围

一般全贴制程使用

3、定义

(无)

4、主要职责

4.1生产部:负责机台操作、机器点检作业。

4.2技术部:负责制程异常状况处理,SOP变更作业执行等。

4.3设备部:负责设备定期保养及异常故障修理等。

5、作业程序

5.1仪器或设备:

作业顺序:

步骤1:使用无尘布及无水酒精将贴合机作业平台擦拭干净。

步骤2:开启主电源

注意事项:电源为220V

步骤3:用脚踩脚踏吸气开关,启动吸气动作。

步聚4:使用不残胶胶带,将贴合以外的吸气孔区域贴上,增加吸气效果。

注意事项:吸气台面每2小时必须使用无水酒精擦拭。

步聚5:用脚踩脚踏吸气开关,关闭吸气。

步骤6:用脚踩脚踏吸气开关,启动吸气,将GLASS完全吸在吸气台面(ITO面朝上)

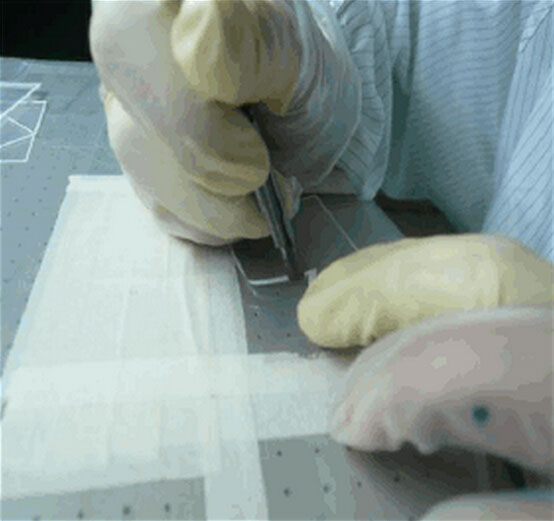

步骤7:将双面胶边角一并吸附在吸气作业台面上,使用美工刀从双面胶外缘将离型膜挑除

步骤8:手拿取双面胶的中心区域,将双面胶的一角对准PANEL的一角,并用手指固定

步骤9:将另外三边角依次放下,可用手指的蠕动对双面胶的位置进行微调

步骤10:用脚踩脚踏吸气开关,关闭吸气,对贴合完成后的PANEL,进行外观检查

注意事项:

a、每日作业需进行首件及自检,将首检及自检的实际情况填写在操作记录表中;

b、目检时,GLASS距离眼睛30cm及60°角上下移动检验;

步骤11:将贴合后之PANEL放置于托盘中;重复步骤6~10继续下一片作业。

步骤12:作业完毕后,关闭电源。

6、相关文件

(无)

7、附件

7.1 双面胶真空吸气台面操作记录表
